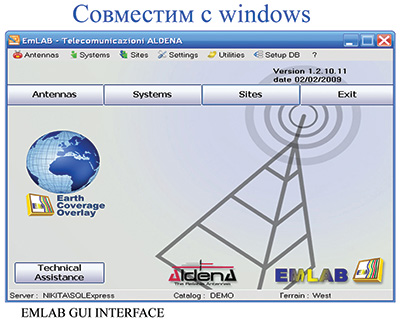

CB-plus представляет Программное обеспечение Emlab
Разработчик Telecomunicazioni Aldena s.r.l.
Emlab позволяет рассчитывать зоны обслуживания как для каждой антенной системы по отдельности, так и для всей сети в целом.
Для расчёта зоны обслуживания применяются следующие методы:
- свободное пространство + отражения и многократная дифракция [RMD]
- Hocumura-Hata ITU529
- Hocumura-Hata Davidson
- Cost 231
- ITU-R 1546
- ITU-R 1546 + RMD
- Зона прямой видимости
Программа Emlab использует DEM (цифровая модель рельефа) карты, содержащие информацию о рельефе местности, основанные на данных NASA и по результатам космической радиолокационной топографии мисси Шаттла (Shuttle Radar Topography Mission, SRTM) с разрешением 90х90 м.
Расчёт одночастотных сетей DVB-T и DVB-H основаны на стандартах ETSI EN 300 744, ETSI TR 101 190, ETSI TR 302 304.
Рассчитанную зону обслуживания можно наложить на топографическую или любую другую карту в растровом формате (*.BMP, *.JPG, *.TIF, *.GIF).
Emlab - это решение "всё в одном"
не только для вещателей и телекоммуникационных операторов,
но также справочник для общественных и частных организаций

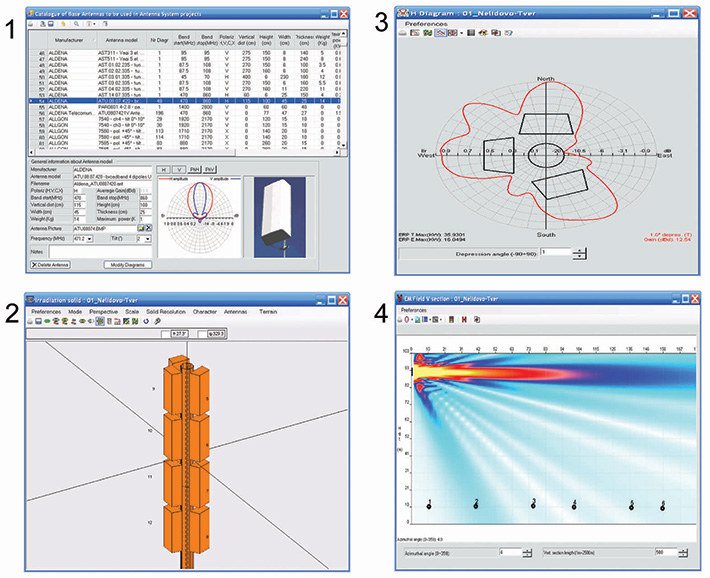

- Каталог антенн
- 3D визуализация
- Диаграмма направленности
- Расчёт напряженности поля в ближней зоне

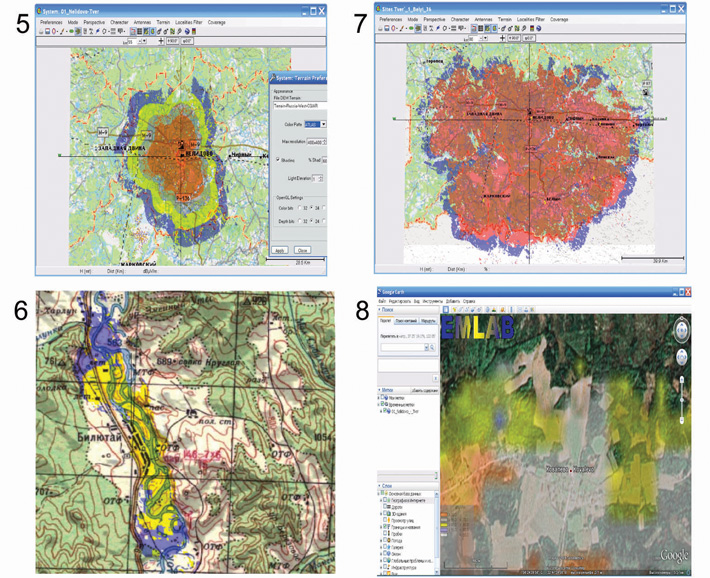

- Расчёт зоны покрытия
- Зона покрытия на топографической карте
- Расчёт зоны покрытия для ОЧС
- Экспорт зоны покрытия в Google Earth
Emlab работает на трёх информационных уровнях:
- Элементарная антенна
- Антенная система
- Сеть
Элементарная антенна выбирается из большого каталога, поставляемого вместе с программой.
Каталог обновляется при появлении новых моделей антенн.
Также пользователь может самостоятельно создавать новые антенны.
Антенные системы создаются из множества элементарных антенн.
После расположения элементарных антенн в пространстве с использованием декартовой или полярной систем координат, Emlab рассчитывает результирующую трёхмерную диаграмму направленности антенной системы по заданным электрическим параметрам.
Сети создаются из антенных систем.
Максимальное количество антенных систем в одной сети равно 100.
По всем вопросам просьба обращаться по телефону, либо по почте info@cbplus.ru
с пометкой «Emlab».
|
