МАЧТЫ ПНЕВМАТИЧЕСКИЕ
Максимальная высота – до 26 метров
Мачты данного типа могут использоваться как стационарные временного размещения, к примеру на треноге, так и смонтированные на автомобилях связи, передвижных радиоизмерительных комплексах, мобильных пунктах радио и телевизионного вещания либо сотовой связи.
Основное преимущество мачт данного типа является скорость развертывания, небольшой собственный вес и сравнительно высокая возможная вертикальная нагрузка. Процесс подъема занимает минимальное время.

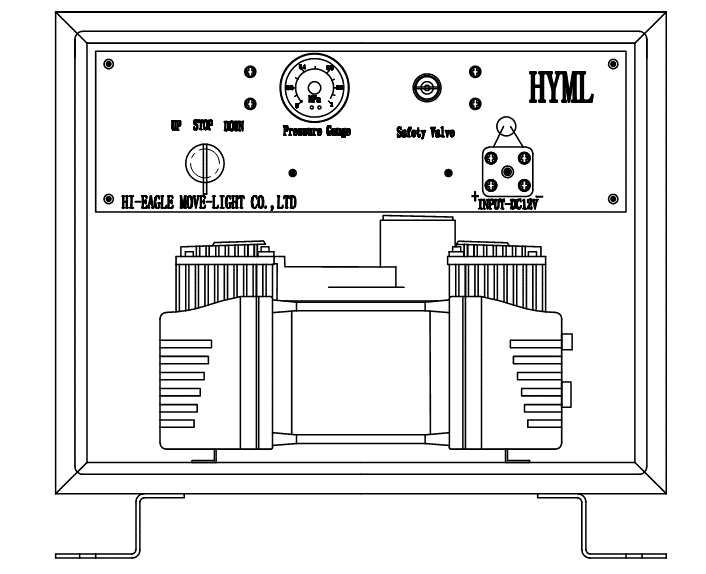

Для правления подъемом – опусканием мачты служит компрессор, работающий от бортовой сети автомобиля 12 или 24 Вольт.
Компрессор поддерживает постоянное давление в теле мачты при удержании в выдвинутом положении, либо стравливает воздух для опускания.
Рабочее давление 0.25 MPa.
В мобильном варианте мачта может быть установлена как внутри, так и снаружи автомобиля. При установке внутри, используется специальный герметичный фланец, монтируемый в крышу автомобиля.
В зависимости от высоты мачты и возможной ветровой нагрузки, она может комплектоваться, либо нейлоновыми, либо стальными оттяжками.
КРАТКИЕ ХАРАКТЕРИСТИКИ
| МОДЕЛЬ |
К-во колен |
Высота в собранном состоянии |
Высота в рабочем состоянии |
Диаметр нижней секции |
Выходной диаметр |
Максимальная вертикальная нагрузка |
Вес |
| CB4-75-1200-3634 |
4 |
1200mm |
3634mm |
82mm |
30mm |
18kg |
10kg |
| CB4-110-1550-4809 |
4 |
1550mm |
4809mm |
118mm |
60mm |
72kg |
20kg |
| CB5-110-1600-6006 |
5 |
1600mm |
6006mm |
118mm |
46mm |
42kg |
20kg |
| CB4-110-2360-8009 |
4 |
2360mm |
8009mm |
118mm |
60mm |
72kg |
30kg |
| CB6-150-2000-9025 |
6 |
2000mm |
9025mm |
160mm |
60mm |
72kg |
50kg |
| CB4-150-3000-10000 |
4 |
3000mm |
10000mm |
160mm |
90mm |
162kg |
62kg |
| CB7-150-2381-12000 |
7 |
2381mm |
12000mm |
160mm |
46mm |
42kg |
65kg |
| CB6-215-3110-14515 |
6 |
3110mm |
14515mm |
229mm |
110mm |
242kg |
155kg |
| CB9-270-2600-15094 |
9 |
2500mm |
15094mm |
284mm |
90mm |
162kg |
210kg |
| CB7-284-3000-16200 |
7 |
3000mm |
16200mm |
284mm |
130mm |
280kg |
231kg |
| CB7-270-3400-18063 |
7 |
3400mm |
18063mm |
284mm |
130mm |
388kg |
265kg |
| CB8-270-3500-20981 |
8 |
3500mm |
20981mm |
284mm |
110mm |
242kg |
285kg |
| CB10-270-3600-23000 |
10 |
3500mm |
26000mm |
284mm |
75mm |
110kg |
300kg |
В случае возникновения вопросов, просьба направить запрос по электронной почте info@cbplus.ru
|
